Nesējlentes spoles ir galvenie iepakošanas rīki, ko elektronikas ražošanas nozarē izmanto elektronisko komponentu (piemēram, mikroshēmu, rezistoru, kondensatoru utt.) pārnēsāšanai, transportēšanai un aizsardzībai. Tās galvenokārt sastāv no trim daļām: nesošās lentes, pārklājuma lentes un ruļļa, veidojot pilnīgu automatizētu padeves sistēmu.
Struktūra un sastāvs

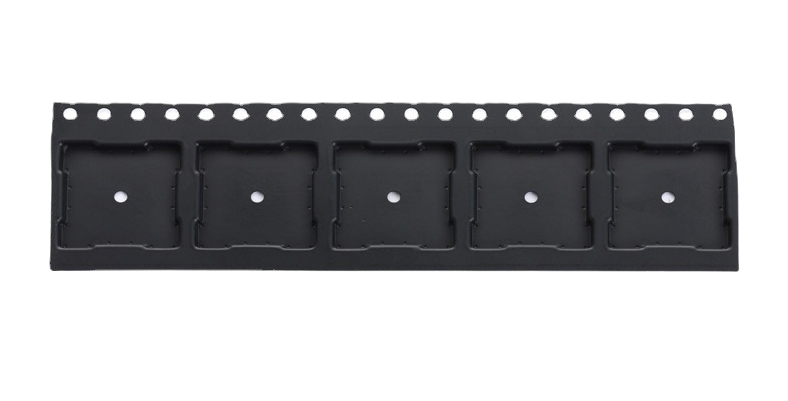

Nesēja lente
Tā kā galvenā daļa parasti ir izgatavota no plastmasas (piemēram, PS, PC) vai papīra materiāla. Tās virsmā ir vienādi izvietotas rievas (kabatas) detaļu nostiprināšanai. Pozicionēšanas caurumi nesošās lentes malā precīzi sadarbojas ar automatizētās iekārtas zobratiem, nodrošinot lielu-ātrumu un precīzu padevi. Atkarībā no komponentu īpašībām nesējlenti var iedalīt anti-statiskajā, ūdensnecaurlaidīgajā utt.

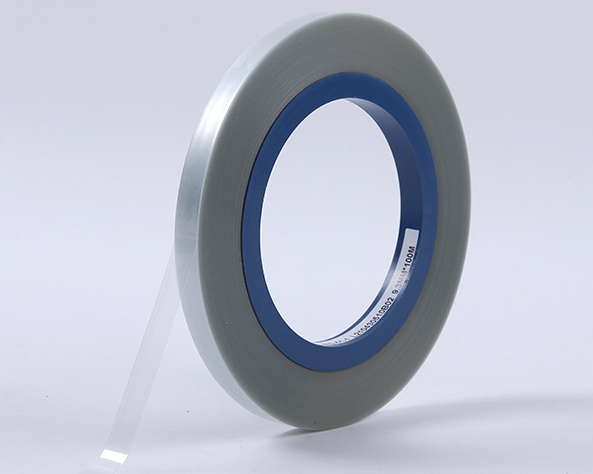

Pārklājuma lente
Plāna plēve, kas nosedz nesošās lentes virsmu, noslēdz kabatas, izmantojot termiskās blīvēšanas vai -spiedienjutīgas metodes, lai novērstu komponentu izkrišanu vai piesārņošanu. Materiālam ir jābūt viegli nolobāmam, lai savākšanas-un-novietošanas mašīna to varētu automātiski noņemt.

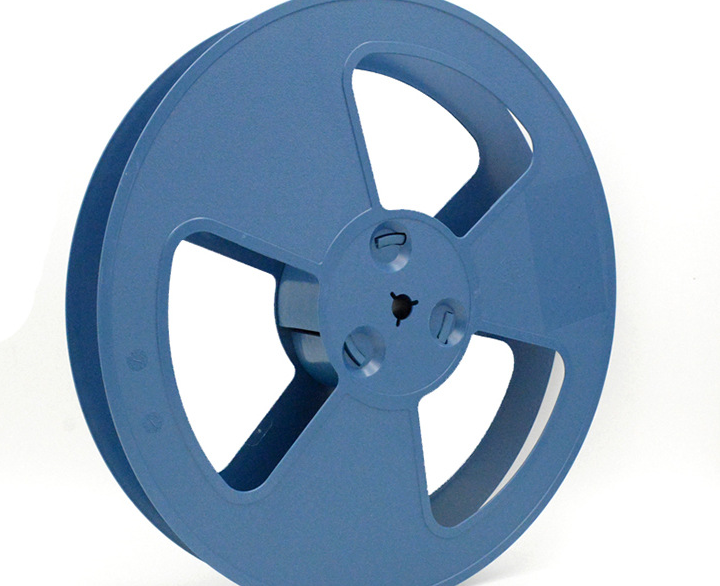

Carrier lentes spole
Plastmasas vai metāla diska spole, kas notur uztītu nesējlenti. Standarta izmēri atbilst EIA-481 specifikācijai, lai nodrošinātu saderību ar pick-un-place machines. Ruļļa konstrukcijai jānodrošina, lai ātrgaitas darbības laikā nesējlente nepārvietotos un neiesprūstu.
Darba princips
Nesējlentes spole darbojas kopā ar pick{0}}un-ievieto mašīnas zobratus caur pozicionēšanas caurumiem. Kad iekārta velk nesējlenti, pārklājuma lente tiek automātiski noņemta, un sastāvdaļas tiek secīgi atklātas un paceltas uz shēmas plates. Visam procesam nepieciešama sinhronizācija un stabilitāte, kļūdas kontrolējot milimetros.
Tehniskās prasības
- Precizitāte: kabatas izmēra pielaidei jābūt mazākai par ±0,1 mm, un pozicionēšanas caurumu atstatuma kļūda nedrīkst pārsniegt ±0,05 mm.
- Saderība: izmēriem ir jābūt saderīgiem ar parastajiem pick-and-place machines (piemēram, Panasonic, Fuji).
- Uzticamība: nesējlentei ir jāiztur vibrācijas un kritiena testi, lai nodrošinātu, ka transportēšanas laikā netiek bojāti komponenti.
Lietojumprogrammas un nozīme
Pārnesuma lentes ruļļi tiek plaši izmantoti plaša patēriņa elektronikā, automobiļu elektronikā, medicīnas iekārtās un citās jomās, un tām ir izšķiroša nozīme, lai panāktu liela mēroga{0}}ražošanu SMT (Surface Mount Technology) ražošanā. To standartizētais dizains uzlabo ražošanas efektivitāti, samazina darbaspēka izmaksas un novērš elektrostatiskos bojājumus un mehānisko triecienu komponentiem. Piemēram, tūkstošiem komponentu novietošana viedtālruņa mātesplatē ir atkarīga no datu nesēja lentēm, lai nodrošinātu lielu-ātrumu un precīzu padevi ar desmitiem tūkstošu reižu minūtē.
Attīstības tendences
Līdz ar elektronisko komponentu (piemēram, 01005 izmēra komponentu) miniaturizāciju, nesošās lentes attīstās uz augstāku precizitāti un labākiem materiāliem. Videi draudzīgu un bioloģiski noārdāmu materiālu (piemēram, PLA) un viedo nesējlentu (ar iegultu RFID izsekojamības informāciju) pielietošana kļūst par jauniem virzieniem nozarē.
Īsāk sakot, lai gan nesējlentes var šķist vienkāršas, tās ir neaizstājama "asinsvadu sistēma" mūsdienu elektronikas ražošanā, un to tehnoloģiskā attīstība tieši virza elektronisko izstrādājumu attīstību uz lielāku precizitāti un uzticamību.
